VLAN

随着网络中计算机的数量越来越多，传统的以太网络开始面临冲突严重、广播泛滥以及安全性无法保障等各种问题。

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的局域网在逻辑上划分成多个广播域的技术。

通过在交换机上配置VLAN，可以实现在同一个VLAN内的用户可以进行二层互访，而不同VLAN间的用户被二层隔离。这样既能够隔离广播域，又能够提升网络的安全性。

传统以太网

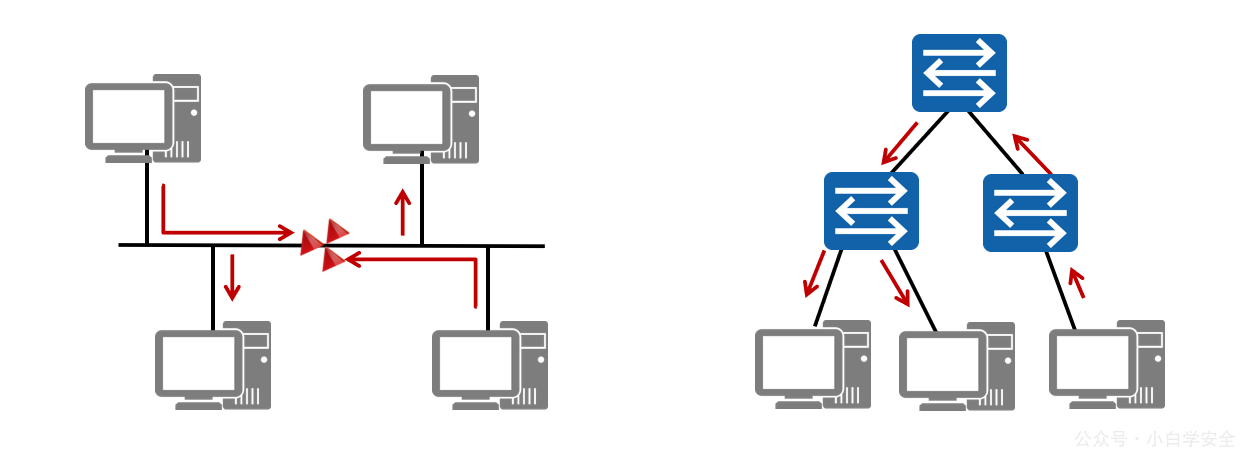

随着主机数量的增加，共享网络中的冲突会越来越严重，交换网络中的广播也会越来越多。

早期的局域网LAN技术是基于总线型结构的，它存在以下主要问题：

若某时刻有多个节点同时试图发送消息，那么它们将产生冲突，从任意节点发出的消息都会被发送到其他节点，形成广播。

所有主机共享一条传输通道，无法控制网络中的信息安全。这种网络构成了一个冲突域，网络中计算机数量越多，冲突越严重，网络效率越低。同时，该网络也是一个广播域，当网络中发送信息的计算机数量变多时，广播流量将会耗费大量带宽。传统局域网不仅面临冲突域太大和广播域太大两大难题，而且无法保障传输信息的安全。

为了扩展传统LAN，以接入更多计算机，同时避免冲突的恶化，出现了网桥和二层交换机，它们能有效隔离冲突域。网桥和交换机采用交换方式将来自入端口的信息转发到出端口上，克服了共享网络中的冲突问题。

但是，采用交换机进行组网时，广播域和信息安全问题依旧存在。为限制广播域的范围，减少广播流量，需要在没有二层互访需求的主机之间进行隔离。

路由器是基于三层IP地址信息来选择路由和转发数据的，其连接两个网段时可以有效抑制广播报文的转发，但成本较高。

因此，人们设想在物理局域网上构建多个逻辑局域网，即VLAN。

VLAN能够隔离广播域。

帧格式

• 通过Tag区分不同VLAN。

VLAN标签长4个字节，直接添加在以太网帧头中，IEEE802.1Q文档对VLAN标签作出了说明。

• TPID：Tag Protocol Identifier，2字节，固定取值，0x8100，是IEEE定义的新类型，表明这是一个携带802.1Q标签的帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃。
• TCI：Tag Control Information，2字节。帧的控制信息，详细说明如下：
• Priority：3比特，表示帧的优先级，取值范围为0～7，值越大优先级越高。当交换机阻塞时，优先发送优先级高的数据帧。

• CFI：Canonical Format Indicator，1比特。

  CFI表示MAC地址是否是经典格式。CFI为0说明是经典格式，CFI为1表示为非经典格式。用于区分以太网帧、FDDI（Fiber Distributed Digital Interface）帧和令牌环网帧。在以太网中，CFI的值为0。

• VLAN Identifier：VLAN ID，12比特，在X7系列交换机中，可配置的VLAN ID取值范围为0～4095，但是0和4095在协议中规定为保留的VLAN ID，不能给用户使用。

在现有的交换网络环境中，以太网的帧有两种格式：
没有加上VLAN标记的标准以太网帧（untagged frame）；有VLAN标记的以太网帧（tagged frame）。

链路类型

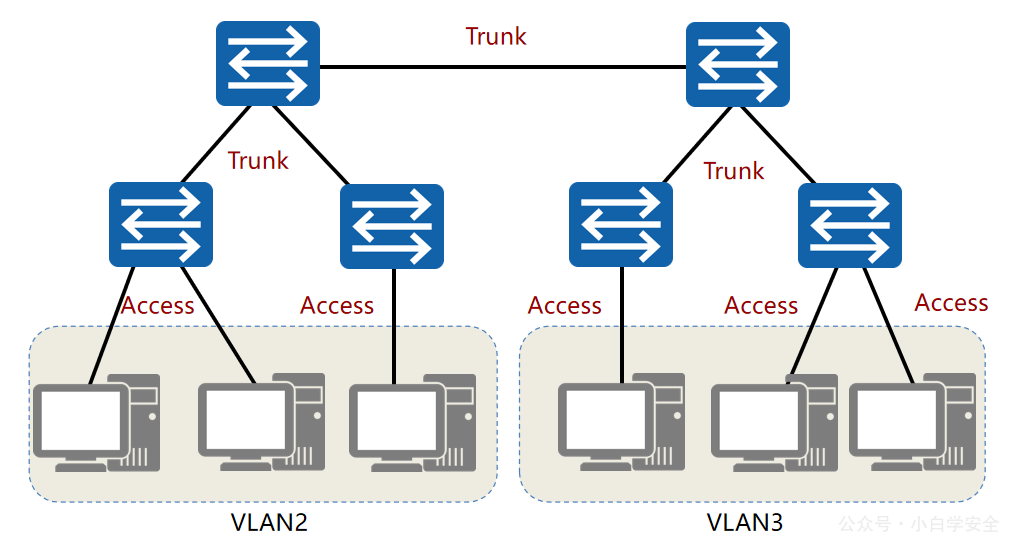

用户主机和交换机之间的链路为接入链路，交换机与交换机之间的链路为干道链路。

VLAN链路分为两种类型：Access链路和Trunk链路。

• 接入链路（Access Link）：连接用户主机和交换机的链路称为接入链路。如本例所示，图中主机和交换机之间的链路都是接入链路。
• 干道链路（Trunk Link）：连接交换机和交换机的链路称为干道链路。如本例所示，图中交换机之间的链路都是干道链路。干道链路上通过的帧一般为带Tag的VLAN帧。

PVID

PVID即Port VLAN ID，代表端口的缺省VLAN。

交换机从对端设备收到的帧有可能是Untagged的数据帧，但所有以太网帧在交换机中都是以Tagged的形式来被处理和转发的，因此交换机必须给端口收到的Untagged数据帧添加上Tag。

为了实现此目的，必须为交换机配置端口的缺省VLAN。当该端口收到Untagged数据帧时，交换机将给它加上该缺省VLAN的VLAN Tag。

端口类型-Access

Access端口在收到数据后会添加VLAN Tag，VLAN ID和端口的PVID相同。

Access端口在转发数据前会移除VLAN Tag。

Access端口是交换机上用来连接用户主机的端口，它只能连接接入链路，并且只能允许唯一的VLAN ID通过本端口。

Access端口收发数据帧的规则如下：

如果该端口收到对端设备发送的帧是untagged（不带VLAN标签），交换机将强制加上该端口的PVID。如果该端口收到对端设备发送的帧是tagged（带VLAN标签），交换机会检查该标签内的VLAN ID。当VLAN ID与该端口的PVID相同时，接收该报文。当VLAN ID与该端口的PVID不同时，丢弃该报文。

Access端口发送数据帧时，总是先剥离帧的Tag，然后再发送。Access端口发往对端设备的以太网帧永远是不带标签的帧。

在本示例中，交换机的G0/0/1，G0/0/2，G0/0/3端口分别连接三台主机，都配置为Access端口。主机A把数据帧（未加标签）发送到交换机的G0/0/1端口，再由交换机发往其他目的地。收到数据帧之后，交换机根据端口的PVID给数据帧打上VLAN标签10，然后决定从G0/0/3端口转发数据帧。G0/0/3端口的PVID也是10，与VLAN标签中的VLAN ID相同，交换机移除标签，把数据帧发送到主机C。连接主机B的端口的PVID是2，与VLAN10不属于同一个VLAN，因此此端口不会接收到VLAN10的数据帧。

端口类型-Trunk

当Trunk端口收到帧时，如果该帧不包含Tag，将添加上端口的PVID；如果该帧包含Tag，则不改变。

当Trunk端口发送帧时，该帧的VLAN ID在Trunk的允许发送列表中：若与端口的PVID相同时，则剥离Tag发送；若与端口的PVID不同时，则直接发送。

Trunk端口是交换机上用来和其他交换机连接的端口，它只能连接干道链路。Trunk端口允许多个VLAN的帧（带Tag标记）通过。

Trunk端口收发数据帧的规则如下：

当接收到对端设备发送的不带Tag的数据帧时，会添加该端口的PVID，如果PVID在允许通过的VLAN ID列表中，则接收该报文，否则丢弃该报文。

当接收到对端设备发送的带Tag的数据帧时，检查VLAN ID是否在允许通过的VLAN ID列表中。如果VLAN ID在接口允许通过的VLAN ID列表中，则接收该报文。否则丢弃该报文。

端口发送数据帧时，当VLAN ID与端口的PVID相同，且是该端口允许通过的VLAN ID时，去掉Tag，发送该报文。当VLAN ID与端口的PVID不同，且是该端口允许通过的VLAN ID时，保持原有Tag，发送该报文。

在本示例中，SWA和SWB连接主机的端口为Access端口，PVID如图所示。SWA和SWB互连的端口为Trunk端口，PVID都为1，此Trunk链路允许所有VLAN的流量通过。当SWA转发VLAN1的数据帧时会剥离VLAN标签，然后发送到Trunk链路上。而在转发VLAN20的数据帧时，不剥离VLAN标签直接转发到Trunk链路上。

VLAN划分方法

VLAN的划分包括如下5种方法：
基于端口划分：根据交换机的端口编号来划分VLAN。通过为交换机的每个端口配置不同的PVID，来将不同端口划分到VLAN中。初始情况下，X7系列交换机的端口处于VLAN1中。此方法配置简单，但是当主机移动位置时，需要重新配置VLAN。

基于MAC地址划分：根据主机网卡的MAC地址划分VLAN。此划分方法需要网络管理员提前配置网络中的主机MAC地址和VLAN ID的映射关系。如果交换机收到不带标签的数据帧，会查找之前配置的MAC地址和VLAN映射表，根据数据帧中携带的MAC地址来添加相应的VLAN标签。在使用此方法配置VLAN时，即使主机移动位置也不需要重新配置VLAN。

基于IP子网划分：交换机在收到不带标签的数据帧时，根据报文携带的IP地址给数据帧添加VLAN标签。

基于协议划分：根据数据帧的协议类型（或协议族类型）、封装格式来分配VLAN ID。网络管理员需要首先配置协议类型和VLAN ID之间的映射关系。

基于策略划分：使用几个条件的组合来分配VLAN标签。这些条件包括IP子网、端口和IP地址等。只有当所有条件都匹配时，交换机才为数据帧添加VLAN标签。另外，针对每一条策略都是需要手工配置的。
